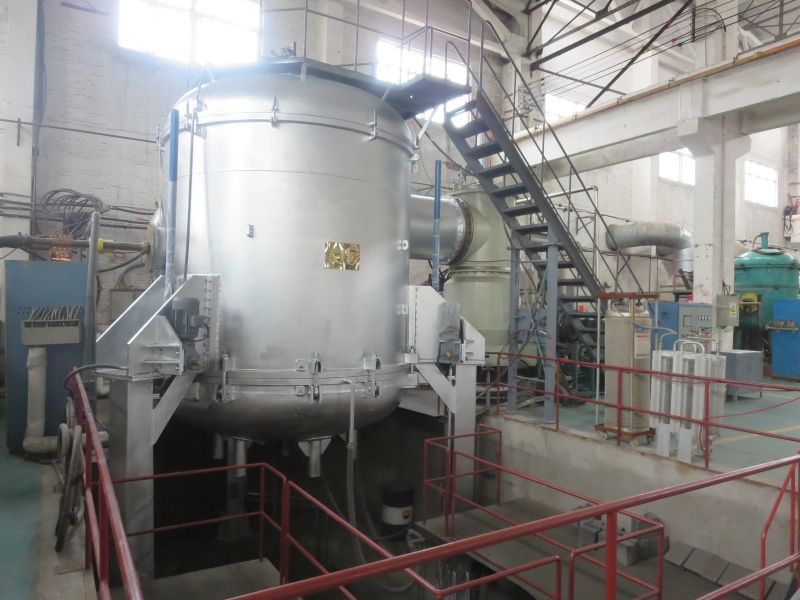

真空熔煉爐的工藝流程　　真空熔煉爐作為一種先進的材料制備設備，其工藝流程涉及到多個關鍵環節。真空熔煉爐廠家八佳電氣將詳細介紹真空熔煉爐的工藝流程，從原料準備到熔煉、澆注和冷卻，以及后續的加工和檢測，為相關領域的研究和應用提供參考。　　一、原料準備　　在真空熔煉爐的工藝流程中，原料準備是首步。根據所需制備的材料，選擇合適的原材料，并進行質量檢驗，確保其純度和粒度等指標符合要求。對于某些特殊材料，可能還需要進行特殊的預處理，如干燥、除氣等。　　二、裝料與加料　　將檢驗合格的原料按照工藝要求裝入真空熔煉爐中。對于不同種類的原料，可以采用不同的裝料方式，如散裝、塊裝等。同時，根據需要加入適量的添加劑或溶劑，以調整材料的成分和性能。　　三、抽真空　　在裝料完成后，開始抽真空操作。通過抽真空可以去除爐內的氣體和雜質，為后續的熔煉過程創造良好的環境。在抽真空過程中，應注意控制真空度，以確保爐內環境符合工藝要求。　　四、熔煉與澆注　　在抽真空后，開始進行熔煉操作。在高溫和真空環境下，原料被熔化為液態，并發生一系列的化學反應和相變。同時，根據需要調整溫度、壓力等工藝參數，以確保熔煉過程的穩定性和可控性。熔煉完成后，將液態材料澆注入模具中，形成所需的形狀和尺寸。澆注過程中應注意控制溫度和澆注速度，以避免產生缺陷和不良品。　　五、冷卻與脫模　　澆注完成后，將模具放入冷卻室內進行冷卻。根據材料的性質和工藝要求，選擇適當的冷卻方式和時間，以獲得好的冷卻效果。冷卻完成后，進行脫模操作，將制備好的材料從模具中取出。在脫模過程中應避免損傷材料表面和內部結構。　　六、后續加工與檢測　　脫模后的材料可能還需要進行一些后續加工和檢測。根據材料的性質和應用需求，可以進行切割、研磨、拋光等加工操作，以提高材料的表面質量和性能。同時，對材料進行各項性能檢測，如力學性能、化學成分、顯微結構等，以確保其符合要求。　　七、注意事項　　在真空熔煉爐的工藝流程中，應注意以下幾點：首先，嚴格控制原料的質量和純度，避免引入雜質和氣體；其次，選擇合適的裝料方式和加料量，以保證熔煉過程的穩定性和均勻性；第三，根據材料性質和工藝要求選擇合適的熔煉溫度、壓力等參數；第四，注意真空度的控制和保持；第五，澆注過程中要控制溫度和澆注速度；第六，選擇適當的冷卻方式和時間；加強材料的檢測和質量控制。　　綜上所述，真空熔煉爐的工藝流程涉及多個環節和關鍵技術。通過嚴格控制原料、工藝參數和后續加工與檢測等環節，可以制備出高質量的材料。隨著科技的不斷發展，真空熔煉爐的工藝流程也將不斷完善和提高，為材料科學的發展做出更大的貢獻。

　　石墨化爐在針狀焦材料發展中有不可缺少的作用　　石墨化爐熱處理過的針狀焦作為一種新型炭材料，因其易于石墨化、電導率高、價格低廉、灰分低等優異特性，逐漸成為一種優質的鋰離子電池負極材料wu,且已占據日本近60%的市場.近期，國內在針狀焦的生產技術上取得了較大突破，實現了規模生產，但其用作鋰離子電池負極材料的研究較少.　　一般軟炭(如瀝青焦、石油焦等)經過2500?3000℃的石墨化爐熱處理后，會轉化為石墨結構，但該過程極其復雜，既涉及石墨微晶在徑/軸向的有序排列、晶界的消失、晶體界面處C-C六圓環的形成、晶體的生長，還涉及石墨層邊界處不飽和碳原子的催化反應、碳原子或氣體分子的熱震動、石墨微晶的各向異性特性、石墨層層間的范德華力等微觀熱力學或動力學行為.目前，熱處理溫度與材料石墨微晶參數之間的內在關系巳得到系統研究，而石墨化機理的基礎研究較少.本工作以煤系針狀焦為原料，在分析熱處理溫度對針狀焦微結構的影響規律的基礎上，深入研究了針狀焦的石墨化機理及其用作鋰離子電池負極材料的電極性能和儲鋰機制.　　將煤系針狀焦機械粉碎后，用。45岬篩網進行篩分，置入炭化爐，先以5°C/min的升溫速率分別升溫至700P、1000°C,1500°C,并標記為NC700、NC1000、NC1500;格樣品置于高溫石墨化爐，先以15-C/min的升溫速率升至1500℃,再以7°C/min的升溫速率升至2250℃、2800℃并恒溫30tnin,降至室溫后得到石墨化樣品，相應標記為NC2250、NC2800。　　在1500-2250℃的高溫石墨化爐石墨化過程中，體系獲得更大的能量，在表面能以及大兀健的作用下，石墨微晶沿軸向發生平行排列；同時，體系中碳原子的熱震動頻率增大,平行于平面網格方向的振幅增大，使得晶體平面上的位錯線和晶界逐漸減少，并放出潛熱。　　隨著石墨化爐石墨化溫度的繼續升高，碳的蒸發率以指數式上升，這時體系中充滿各種碳原子或氣體分子，且石墨微晶在徑向的間距接近分子水平；在石墨層邊緣碳的自催化以及界面能的推動力作用下，各種游離的碳原子與相鄰石墨微晶的邊緣碳發生反應，形成C-C六圓環；在范德華力作用下，石墨層的“褶皺”消失，并趨向平面結構，終形成三維有序的石墨化針狀焦。針狀焦經過2800℃的高溫熱處理后，終逐步轉化成三維有序的石墨結構。
