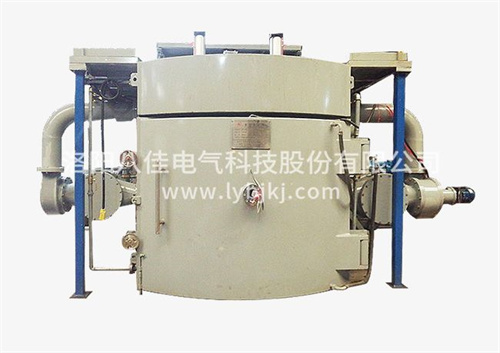

真空熔煉爐各組成部分介紹 　　真空熔煉爐應用于硬質合金、功能陶瓷、粉末冶金等在高溫、高真空條件下進行熱壓燒結處理，也可在充氣保護情況下熱壓成形燒結。主要由５個系統組成，包括： 　　真空系統：真空熔煉爐由油擴散泵、羅茨泵、機械泵配電磁壓差閥、充氣閥、放氣閥、真空蝶閥、真空壓力表(±Pa)波紋管、真空管路和支架等組成。 　　液壓系統：真空熔煉爐采用電動輸入方式。由液壓站配有進口比例閥、壓力傳感器、位移顯示器采用光柵尺(測距精度0.02mm)、液壓缸等相關液壓裝置，壓力調節半自動化、可通過手動調節。儀表可設定自動調節壓力，并能實現穩壓、保壓。 　　水冷系統：由各種閥管道相關裝置組成且設有斷水聲光報警自動切斷加熱源或功能。 　　溫控系統：采用可控硅控溫，真空熔煉爐配置有PID功能儀表，數顯表，具有超溫聲光報警功能，也可選用PLC觸摸屏自動控制，并保留歷史數據，便于分析燒結過程。 　　充氣系統：真空燒結爐由各種管道及閥門組成，并配有電磁放氣閥、壓力傳感器，當爐內壓力高于安全值時會自動放氣，充氣管路上裝有針閥，可控制充氣量。

　　真空燒結爐恒溫區均勻性的測定 　　真空燒結爐的真空熱處理爐恒溫區均勻性，是保證熱處理工藝需求、保證熱處理產品品質、提高生產率的重要保障。發熱元件布置,通常有圓形布置和矩形布置。 　　真空燒結爐在真空狀態下加熱,熱傳導方式只有輻射。恒溫區的測量,通常是在空載狀態下進行的。恒溫區的存在,是為了保證熱處理工藝需要,保證熱處理產品品質,提高生產率。恒溫區的判斷標準很多,不同行業按照各自行業需求,判斷各自的恒溫區。 　　每一臺真空燒結爐通常都是按照恒溫區尺寸要求設計的,合格的真空熱處理爐,都得滿足恒溫區尺寸要求。爐內溫度均勻性,是指爐內設計恒溫區邊緣各測試點zui高和zui低與控制點的溫度偏差。為了保證工藝溫度和實際記錄溫度的一致性,在選擇控溫熱電偶時,按照熱電偶的測溫范圍應盡量選擇誤差小、精度等級高的;其次選擇帶冷端補償的控制儀表,以保證工作偶與爐內溫度一致;再次,應當盡可能地將控溫熱電偶安裝在爐內溫度近似于平均爐溫值的地方,以便正確地反映真空熱處理爐的恒溫區的均勻性。 　　通常，真空甩帶爐恒溫區均勻性的測定裝置:測溫熱電偶、補償導線、檢測儀表(如溫度巡檢儀)、測溫架等組成。以上就是今天的內容分享，如果您有需要咨詢的，歡迎撥打電話。
