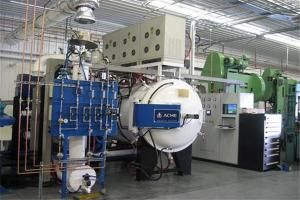

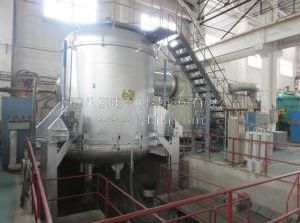

真空熔煉爐的兩種結構介紹 　　真空熔煉爐采用耐熱鋼制造的真空罐放入電阻爐中，根據真空熱處理工藝的需要，配接適當的真空系統，即成為筒單的真空熱處理爐。是由電阻爐，真空罐硬和真空泵真空悶門、真空計等構成的真空系統。其熱源在真空的外部，也就是電熱元件設置在真空罐的外部，工件放在真空罐的內部，靠間接加熱。 　　真空熔煉爐有以下幾種結構： 　　1.鐘罩式結構 　　這種結構的真空缺座落在爐底上，整個真空熔煉爐爐底和真空罐可以借助于電動或液壓傳動升降，以完成裝出料操作并能縮短冷卻時間。也可以采取真空罐和爐底固定不動，罩式爐體升降的方法來完成進出料操作等，但是爐體升降較為復雜。采用哪一種方法，要根據現場實際情況而定。 　　2.雙真空結構 　　這種結構不僅真空罐內部被抽成真空，而且真空罐外部的真空熔煉爐爐體部分也被抽成真空。這樣，就可以減少真空鑲承受的壓力，避免真空罐外壁氧化和變形，延長了真空罐的使用壽命。 　　在使用時還要注意，真空罐是真空甩帶爐的關鍵性部件。由于真空罐須在高溫和一個大氣壓的外壓條件下工作，所以，真空罐的材料應具備良好的熱穩定性和耐氧化性，間接性能要好，焊縫不易產生氣孔、開裂，保證高溫氣密性。材料成分中的元素蒸氣壓要低，防止合金元素在高溫、高真空下揮發。

　　石墨化爐的冷卻方法 　　石墨化爐在運行中，爐溫達2300℃以上，導電電極與爐芯連結的一端就是在這樣的高溫下進行工作。導電電極的另一端與銅母線相連接，這就要保證與銅板的連接處的溫度要低于銅板的融化溫度，同時，因導電電極裸露在空氣中，必須在低于氧化溫度下工作。為此，一定要進行強制冷卻。目前基本有兩種冷卻方式。 　　1、直接淋水冷卻： 　　以鉆孔水管橫架于導電電極上，澆水于導電電極及其與銅母線的連接處，使之冷卻。這種直接冷卻方式簡單、方便，冷卻效果好。缺點是，冷卻水四濺，易對爐體滲水。而且這種方式需要安裝一泄水槽，水槽易阻塞，不及時處理，槽內水就容易滲入爐內，噴淋水也容易滲入爐內，使爐子的壽命周期縮短，同時易使爐內產品氧化。另外，在北方，冬季水槽四周容易結冰較多，不易處理。 　　2、直接內冷： 　　在導電電極鏜孔后直接用絲堵堵上，再接上一長一短兩根水管，讓水直接流到電極的圓孔后再排出，從上述意義講，人造石墨只能稱作一種“多晶石墨”。不過這種“多晶石墨”已具備了理想石墨的基本特性。 　　3、金剛石的晶體結構 　　在金剛石的晶體結構中每個碳原子與相鄰的四個碳原子以共價鍵結合，呈正四面體配位，屬于等軸晶系，金剛石是典型的原子晶體，金剛石的這種結構特征，決定了金剛石不導電，導熱性也很差。在隔絕空氣的條件下加熱到1000℃時，金剛石轉變為石墨結構，在空氣中加熱到780℃左右會燃燒而生成二氧化碳。使用純度較高的人造石墨在高溫、高壓下可以獲得人造金剛石，但是這種人造金剛石的顆粒比較小。 　　這種方式的優點是易將水系統做成全封閉或半封閉系統，不會向爐內滲入。因為可以不用泄水槽，從而，用此方法的廠家，多把水系統做成半封閉系統。缺點是：冷卻效果不如直接淋水冷卻，對水質要求較高，嚴禁缺水。否則爐頭溫度升高，再忽然通入冷水，易產生水爆，十分危險。 　　石墨化爐側墻分固定墻和活動墻 　　固定式側墻一般采用耐火磚砌筑，每隔一定間隔都要留一排氣孔，以使送電過程中爐芯內的煙氣能順利排出。使用耐火磚做側墻，保溫效果好，使用壽命也稍長，但造價較高。 　　活動式側墻是由水泥、粘土、耐火磚碎塊等按一定比例配制而成，墻上留有排氣孔。使用時將活動側墻吊放在爐兩側、由槽鋼做成的柱子間。活動式側墻的優點是經濟、省工，且冷卻爐子時方便。缺點是不耐機械沖擊和熱沖擊，以及破損不能修補等。 　　此外，現在還出現了下半部為固定式，上半部為活動式的混合型側墻，兼顧了兩者的優點，使用效果比較理想。槽鋼（或鑄鐵支架）主要起固定側墻的作用。通電爐芯由被加熱的產品和中間填充電阻料組成。通電后爐體有一定的熱脹力。
