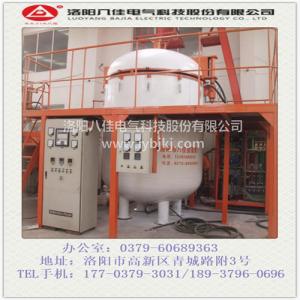

真空速凝爐結構說明 　　真空速凝爐結構大家了解嗎。如果不是太了解，今天小編就帶大家了解下。 　　1、真空速凝爐為立式結構，采用雙層水夾層結構，內、外壁及法蘭均為304不銹鋼。爐體分為兩部分，其中三分之一為爐蓋可手動完全側開門，三分之二部分為固定爐體，設計獨特，便于操作。 　　2、真空系統：真空速凝爐由油擴散泵、羅茨泵、機械泵配電磁壓差閥（防止因突然停電、機械泵油倒灌）充氣閥、放氣閥、真空蝶閥、真空壓力表（±Pa）波紋管、真空管路和支架等組成。 　　3、液壓系統：采用電動輸入方式。由液壓站配有進口比例閥、壓力傳感器、位移顯示器采用光柵尺（測距精度0.02mm）、液壓缸等相關液壓裝置，壓力調節半自動化、可通過手動調節。儀表可設定自動調節壓力，并能實現穩壓、保壓。 　　4、水冷系統：由各種閥管道相關裝置組成且設有斷水聲光報警自動切斷加熱源或功能。 　　5、溫控系統：采用可控硅控溫，配置有PID功能儀表，數顯表，具有超溫聲光報警功能，也可選用PLC觸摸屏自動控制，并保留歷史數據，便于分析燒結過程。 　　6、真空速凝爐充氣系統：由各種管道及閥門組成，并配有電磁放氣閥、壓力傳感器，當爐內壓力高于安全值時會自動放氣，充氣管路上裝有針閥，可控制充氣量。

　　組成真空甩帶爐都有哪些部件 　　真空甩帶爐也叫真空速凝爐，主要用于各種稀土永磁材料的熔煉, 合金的冶煉。八佳自主開發制造的一種集真空熔煉、自動噴鑄、冷凝器、機電于一體的精密設備，主要由熔煉電源、真空機組、甩帶裝置、等部分組成。目前已在各大高校研究所應用于對稀有金屬釹鐵硼(0.2—0.3mm厚)的熔煉和甩帶成型，該設備具有科技含量高、操作簡單，熔煉時間短、節能***等特點。產品各項指標達到或超過日本同類產品的性能。 　　真空甩帶爐是用來制備和開發亞穩材料(如非晶態材料)的專用設備，該設備除了具有感應爐的全部特點外，還具有制備塊體金屬非晶及金屬薄帶的功能,適用于各種非晶及微晶材料的研究及實驗工作,，廣泛用于新型稀土永磁材料非晶軟磁材料及納米材料科學的開發與研究。 　　真空甩帶爐由真空室、甩帶裝置、坩堝自動升降裝置、氣路系統、機殼和熔煉電源等組成。 　　1、真空室：采用304板組焊而成并做表面處理，爐門上裝有大尺寸觀察窗，既滿足高真空要求，又便于觀察實驗情況。 　　2、甩帶裝置：采用伺服電機驅動，無極調速，密封采用磁流體密封裝置，銅棍拆卸方便。轉動平穩，噪音極低。 　　3、坩堝自動升降系統：真空甩帶爐采用伺服電機升降，可根據不同材料設備不同噴帶參數。 　　4、氣路系統：由電磁閥、壓力罐、手動閥門和管路組成。 　　5、機殼：結合國內外設備外觀經驗，根據自身設備特點，設計出合理機殼，外表噴塑處理。 　　6、熔煉電源：定制的專用熔煉電源，操作簡單，結構小巧。 　　7、真空甩帶爐觸摸屏+PLC控制，可視化操作界面。
